Hôm nay mình sẽ chia sẻ một số sơ đồ cần thiết trong sửa chữa máy xúc, để trở thành một người thợ sửa máy xúc giỏi ngoài việc học hỏi và tích lủy kiến thức thì phải cần thêm thật nhiều kinh nghiệm tiếp xúc thực tế. Khi tiếp xúc trực tiếp với máy bạn mới có cơ hội áp dụng được những kiến thức của mình, từ đó rút ra được những kinh nghiệm quý giá, sau đây mình sẻ cung cấp những sơ đồ hữu ích, có thể áp dụng dễ dàng cho hầu hết các loại máy xúc trong sửa chữa máy xúc
Trước tiên mình sẽ nói về phần ga điện :
Trong sửa chữa máy xúc thì ga điện rất hay có xự cố nên mình xin giới thiệu phần này trước. Ở các dòng máy khác nhau hay các hãng khác nhau thì sử dụng mơ tơ ga khác nhau, trong đó:
- Những đời máy cũ còn sử dụng mơ tơ ga để điều khiển động cơ
- Đời máy mới được sản xuất những năm gần đây thì thường là không sử dụng mơ tơ ga nữa mà chuyển sang phun dầu điện tử
Ở Việt Nam thì nhập toàn máy cũ nên đa phần máy còn sử dụng mơ tơ ga để điều khiển động cơ, nên dưới đây mình sẻ cung cấp cho các bạn sơ đồ ga điện máy xúc tổng quát hệ thống điều khiển động cơ bằng mô tơ ga

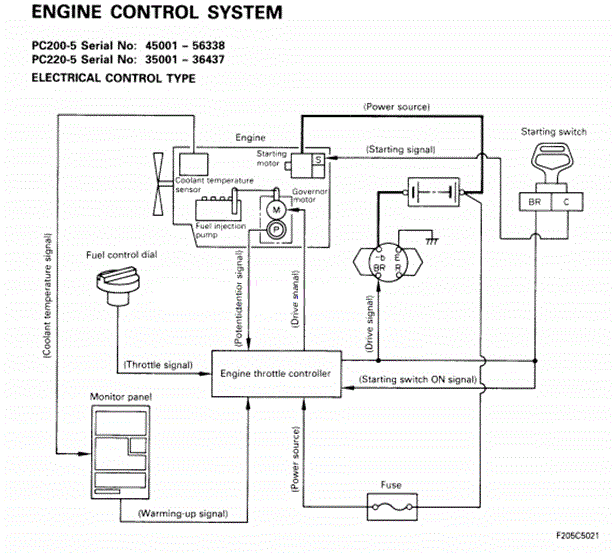

Nhìn vào hình bên trên ta có thể thấy phần điều khiển ga gồm có hộp điều khiển ga (engine throttle controller) , mơ tơ ga gắn trên động cơ, núm vặn ga và các cảm biến ga tự động.

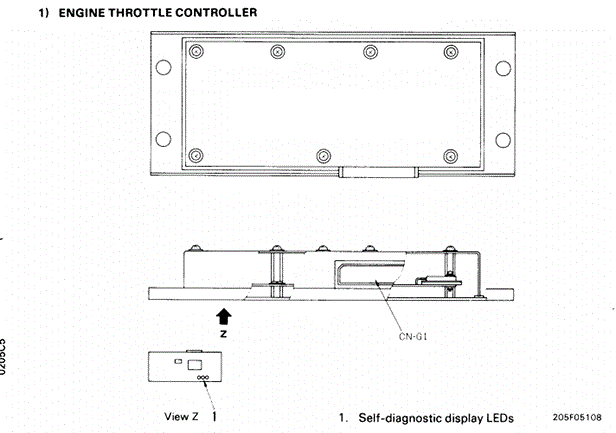

Hộp điều khiển ga điện máy xúc komatsu-5:
Ở đời komatsu -5 có 2 hộp điều khiển một là điều khiển thủy lực và một điều khiển ga ngoài ra ở đời komatsu-6 đầu cũng dùng 2 hộp như đời -5 các bạn chuyên sửa chữa máy xúc chắc hiểu rõ minh chỉ ôn lại một chút cho các bạn chưa nắm được có thể hiểu thêm
Ga điện máy xúc Komatsu :

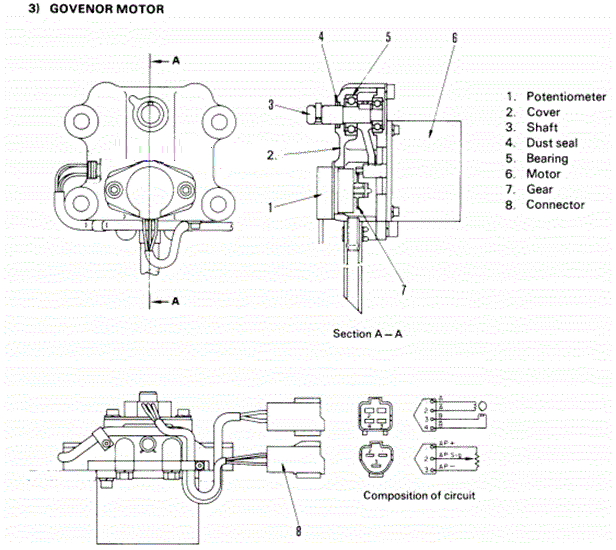

Ta chú ý đến vị trí số 1 đó chính là biến trở của mơ tơ ga gồm có 3 dây trong đó 2 dây bìa điện trở 5k còn dây ở giữa la dây tín hiệu chạy từ 0 đến 5k , vị trí số 6 là ổ ga bên trong có 2 quận dây gồm 2 pha A,B mỗi quận có điện trở khoảng 3 đến 5 ôm.

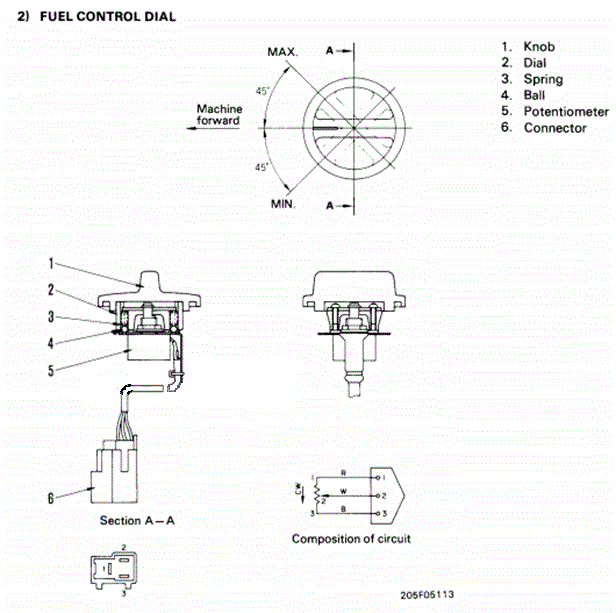

Núm điều khiển ga máy xúc: nó cũng gồm 3 dây giống biến trở ga
Ở hãng Komatsu với các đời máy lớn thi thường dùng Mơ tơ ga loại 7 dây, trong đó có 2 cặp pha 4 dây và biến trở 3 dây , hinh thù khá giống nhau chỉ khác ở
- komatsu-5 thì có 4 lỗ để bắt mơ tơ ga vào động cơ
- komatsu -6 thì có 3 lỗ
- komatsu -7 một phần đã chuyển sang điều khiển ga bàng phun dầu điện tử
- Các dòng máy nhỏ UU,US thì thường là dùng loại mơ tơ ga 5 dây chỉ có 1 cặp pha 2 dây và biến trở hay ship 3 dây .

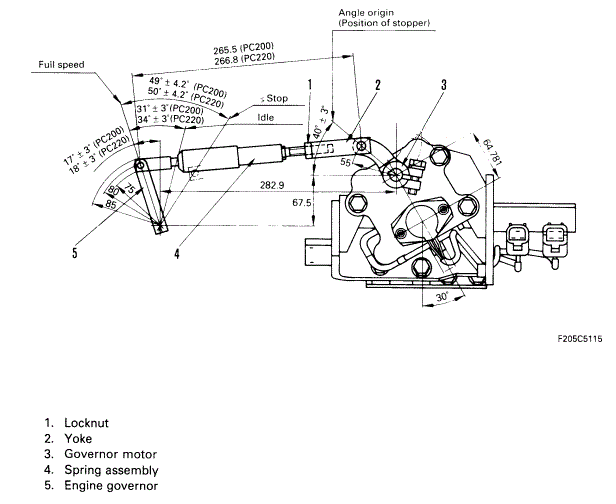

Các vị trí từ 1,2,3,4,5 là các bộ phận của càng ga liên kết giữa mơ tơ ga và động cơ

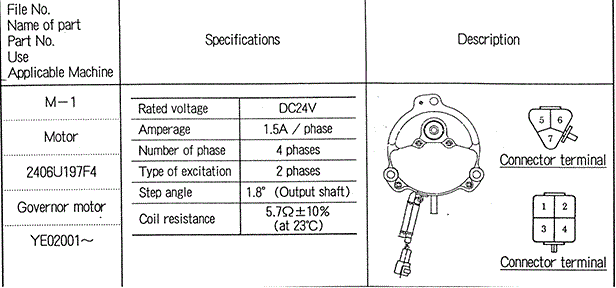

Ga điện của máy xúc Kobelco :

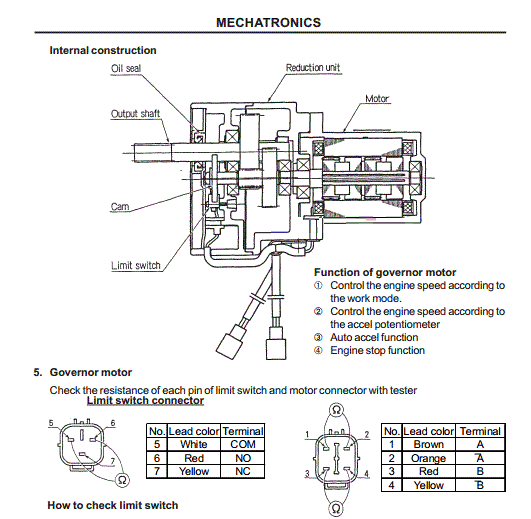

Ở hãng kobelco thì cũng dùng mơ tơ ga 7 dây cũng có 2 cặp pha 4 dây nhưng 3 dây còn lại không phải dây biến trở mà nó dùng ship như kiểu công tắc
Ở các đời -8 thì hãng kobelco cũng đã chuyển sang phun dầu điện tử
Mơ tơ ga điện của thằng kobelco thì pha cũng có 2 cặp như komatsu điện trở có thể hơn kém nhau một ít còn lại 3 dây trên mơ tơ ga không phải biến trở mà nó dùng ship như kiểu công tắc đóng mở trong 3 dây. chỉ có 2 dây mà khi ta kéo mơ tơ ga về hết thì đo thấy thông mạch là dùng còn dây kia bỏ

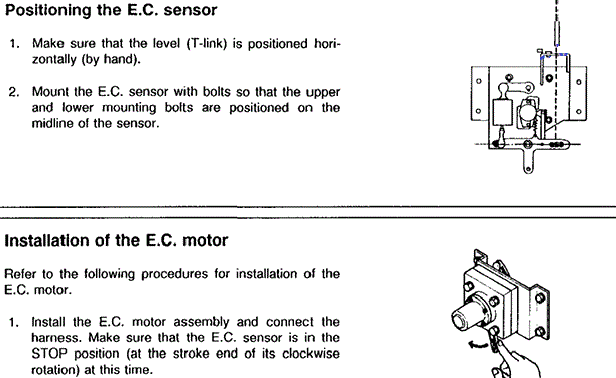

Ga điện của máy xúc Hitachi:
Ở hạng Hitachi thì cũng dùng mơ tơ ga 7 dây khá giống komatsu: có 2 cặp pha 4 dây và 3 dây còn lại là biến trơ hình dáng thi lại khà giống kobelco
Ở đời ZX-1 thì hãng đã chuyển sang phun dầu điện tử để điều khiển động cơ, đây là 3 hãng mà các bạn sửa chữa máy xúc cần nắm nhất vì nó rất là phổ biến
Ngoài ra những năm gần đây hãng Huyndai hay Doosan cũng du nhập vào Việt Nam khá nhiều nhưng máy của các hãng này cũng giống như các hãng trên, chỉ khác về kiểu dáng và vị trí lắp đặt.

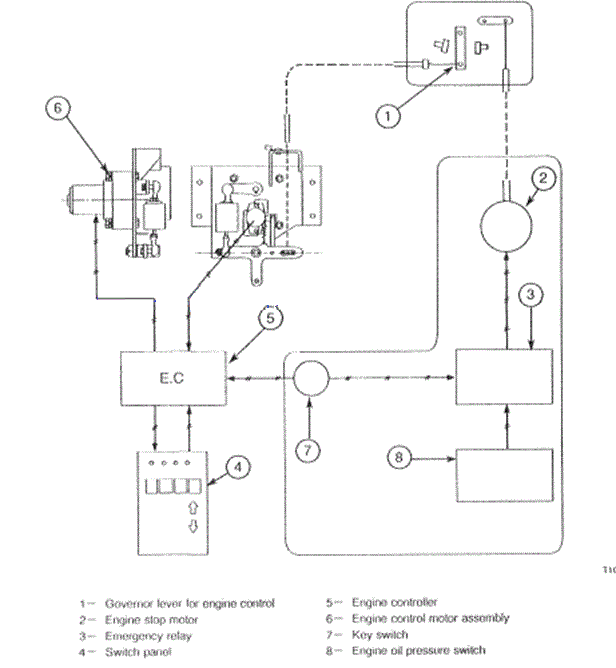

Hệ thống điều khiển ga máy xúc hitachi
Ở hạng Hitachi máy lớn đời -2,-3 và -5 thì thường là có hai hộp điền khiển giống komatsu còn một số đời -5 dùng có một hộp cho cả điều khiển ga và điện bơm.
Để sửa chữa máy xúc về phần ga điện ta cần nắm rõ từng loại mơ tơ có cấu tạo và nguyên lý hoạt động, núm vặn ga để từ đó ta sẽ biết được mơ tơ ga đó sống hay chết, núm vặn ga còn dùng được không
Nếu sống thì ta kiểm tra dây có đứt không và nếu không đứt thì ta chuyển sang xem hộp điều khiển có vấn đề gì không
Ngoài ra còn nút ga tự động : nếu ta tắt bỏ nút đó không dùng ga tự động thì vặn núm ga lên bao nhiêu dùng bấy nhiêu. Còn nếu dùng thì khi nào thao tác các cảm biến sẽ có tác dụng chuyền tín hiệu về hộp để vọt ga lên cao, khi không thao tác các cảm biến không chuyền tín hiệu về hôp và ga về găng ti.
