Bài viết trước, Cơ khí Quyết Chiến đã chia sẻ tổng quan về cấu tạo và các thành phần máy xúc. Các phần tiếp theo chúng tôi sẻ tập trung đi sâu vào từng bộ phận cũng như những lổi thường gặp và cách khắc phục để anh em có thể ứng phó trong quá trình sửa chữa hộp đen máy xúc.
Ở bài này chúng ta sẻ bắt đầu với một trong những bộ phận quan trọng nhất là hộp đen máy xúc. Hộp đen máy xúc là một hộp điện bên trong có rất nhiều linh kiện điện tử gắn trên một bo mạch có nhiệm vụ nhận tín hiệu điện áp từ các cảm biến, cục điện,màn hình..vv để xử lý và đưa ra những tín hiệu điều khiển đến các thiết bị trên máy xúc như bơm thủy lưc, động cơ. Hộp đen máy xúc thì có rất nhiều loại tùy thuộc vào các hãng sản xuất, chức năng điều khiển mà hình thù khác nhau ,lắp ở vị trí khác nhau
.gif)

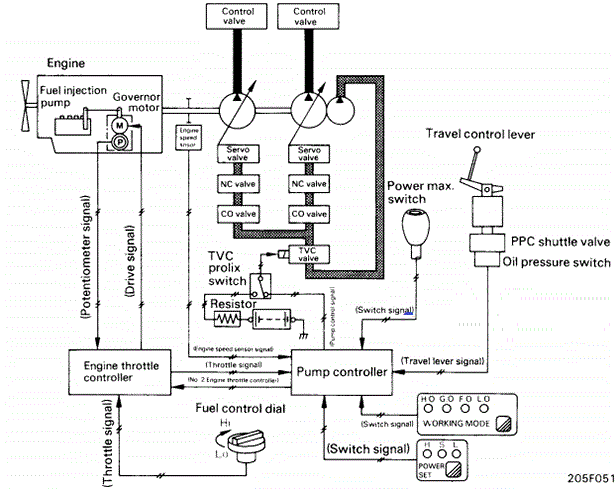

Bạn quan sát hình ở trên thì hệ thống điện của máy xúc komatsu pc200-5 có hai hộp là hộp điều khiển bơm (Pump controller) và hộp điều khiển ga cho động cơ (Engine throttle controller)
Để có thể sửa chữa hộp đen máy xúc thì bạn cũng phải có chút ít kiến thức về các linh kiện điện tử như là tụ điện, điện trở , ic công suất, ic số ..vv bạn có thể tìm hiểu trên mạng có rất nhiều tài liệu nói về các linh kiện điện tử . cách kiểm tra xem các linh kiện đó còn sống hay chết, cách đọc chỉ số giá chị của chúng. Ngoài ra bạn cũng phải biết sử dụng mỏ hàn ,khò để có thể lấy nhựng linh kiện trên bo mạch máy xúc bị chết hay cháy ra khỏi bo mạch đó là những kiến thức mà các bạn cần phải nắm trước khi đi sâu vào sửa hộp.
Dưới đây mình sẻ tổng hợp các loại hộp đen của các máy thông dụng nhất, trong trường hợp các anh em đang sử dụng các đời máy khác có thể vào web của mình hay gọi điện trực tiếp cho mình để được tư vấn thêm về sửa chữa máy xúc

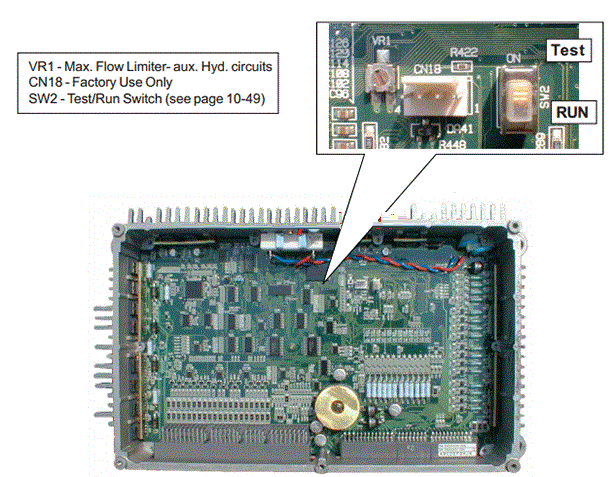

Hộp đen máy xúc kobelco-6
Những sự cố hỏng hóc hộp đen Komatsu hay gặp phải gồm có hỏng hệ thống nguồn , hệ thống ga, hệ thống điều khiển Bơm..vv Mình sẽ đưa ra một vd cụ thể về sửa hộp đen máy xúc Komatsu PC200-5
Máy xúc PC200-5 là một đời máy xúc của komatsu đã được sản xuất từ khá lâu ở đời này, nó có hai hộp đen điều khiển một để điều khiển thủy lực ( điều khiển cục điện trên bơm thủy lực ), còn hộp còn lại điều khiển ga ( điều khiển lưu lượng nhiên liệu trong động cơ ) . Hai hộp đen này đều được lắp đặt trong cabin chắc mới bạn chuyên sửa điện máy xúc thì không lạ lẫm gì.

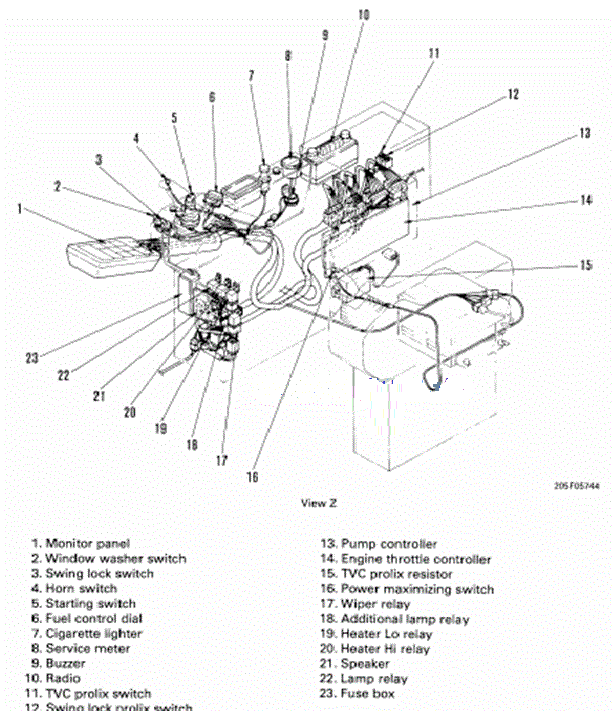

Hình ở trên ta có thể thấy 2 hộp đen nằm ở vị trí 13 và 14
Hộp điều khiển thủy lực sẽ nhận những tín hiệu điện từ cảm biến vòng tua ( cảm biến vòng tua chuyền tín hiệu điện AC về hộp ), cảm biến ga tự động, biến trở ga,.. về hộp để xử lý và đưa ra tín hiệu điện áp để điều khiển hai cục điện trên bơm thủy lực. Để sửa hộp đen máy xúc trước tiên ta cần nắm thật kỹ nguyên lý hoạt động và chức năng để có thể tập trung vào những khu vực trên bo mạch mà ta cần kiểm tra trước

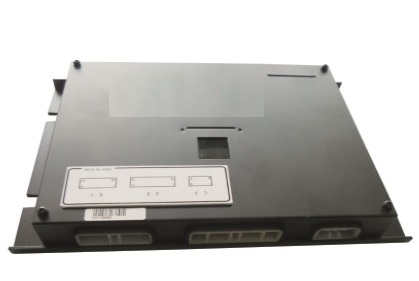

Hình ở trên là hộp điều khiển thủy lực nó có 3 jack c1,c2,c3
Ta chú ý đến jack c1 :ở chân số 3,4 là hai chân nguồn +24v ,còn chân 12,13 là 2 chân mass(-) còn 2 chân cũng rất là quan trọng trong việc sửa hộp đen máy xúc đó là chân 9,17 hai chân này sẽ đưa tín hiệu ra cục điện ở trên bơm để điều khiển.

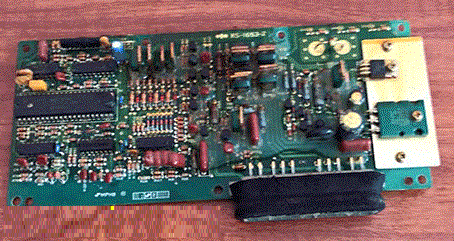

Hộp điều khiển ga điện
Hộp điều khiển ga sẽ nhận tín hiệu từ núm vặn ga ,biến trở ga trên mơ tơ ga và các cảm biến ga đê xử lý và chuyền tín hiệu điều khiển đến mơ tơ ga từ đó mơ tơ ga sẽ điều tiết lưu lượng nhiên liệu cho động cơ

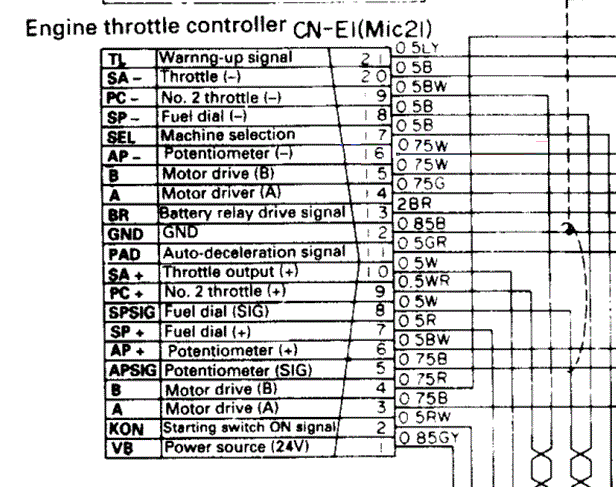

Hộp điều khiển ga điện máy xúc PC200-5
Nhìn vào hình ở trên thi ta chú ý đến
- Chân 1 là chân nguồn +24v
- Chân số 12 là chân mass(-)
- Các chân 3,4,14,15 là các chân đưa tín hiệu đi điều khiển 2 pha của mơ tơ
- Chân 5 là chân tín hiệu của biến trở ga truyền về hộp
- Chân 8 là chân tín hiệu của núm vặn ga truyền về hộp
Để sửa chữa hộp đen máy xúc bạn cần nắm rõ từng chân có chức năng gì để có thể tập chung vào chỗ hõng hóc của hộp. Ở bài tiếp theo mình sẽ đi sâu hơn trong lĩnh vực sửa hộp đen máy xúc , Nếu có thời gian mình sẽ viết thêm nhiều bài về sửa máy xúc trên web suaxecogioihcm.com. để các bạn hiểu rõ hơn.Cảm ơn các bạn đã chú y đến bài viết của mình.
